Filter-Differenzdruck

Ein zugesetzter Filter vernichtet Druck und damit Energie. Ein unnötig früher Wechsel verschwendet Material und Servicezeit.

Gespräch anfragen

4–20 mAtypisches Signal

10 sVisualisierungsraster

24/7Überwachung

Warum überwachen?

Was diese Messgröße über Ihre Druckluftstation verrät.

Der Druckverlust über dem Filter zeigt dessen realen Strömungswiderstand. Lastabhängig betrachtet trennt die Messung normalen Druckabfall von Verschmutzung, Überlastung oder einem Defekt am Filterelement.

DETAIL

Zunehmende Filterbeladung

Steigt der Differenzdruck bei vergleichbarem Volumenstrom, setzt sich das Element mit Partikeln, Öl oder Feuchtigkeit zu und verursacht zusätzliche Energiekosten.

DETAIL

Filter oder Leitung zu klein

Ein bereits im sauberen Zustand hoher Druckverlust deutet auf einen zu kleinen Filter, ungünstige Rohrführung oder dauerhaft zu hohen Volumenstrom hin.

DETAIL

Bypass oder beschädigtes Element

Ein unerwartet niedriger Druckverlust trotz hoher Belastung kann auf einen geöffneten Bypass, ein falsch eingesetztes oder beschädigtes Filterelement hindeuten.

Im Airleader-System

Ein Signal – mehrere Nutzungen.

DETAIL

Live-Anzeige

Aktueller Messwert und Zustand sind direkt in der Web-Visualisierung sichtbar.

DETAIL

Langzeittrend

10-Sekunden-Mittelwerte machen Abweichungen, Schichten und wiederkehrende Muster vergleichbar.

DETAIL

Alarmierung & Bericht

Grenzwertverletzungen werden gemeldet; Werte fließen in Energie-, Qualitäts- oder Wartungsnachweise ein.

Produktunterlagen

Differenzdrucktransmitter DP10

Die Unterlage beschreibt den DP10 zur Überwachung von Filtern, Adsorptionstrocknern und Aufbereitungsstrecken – von den technischen Daten bis zur Montage und zum elektrischen Anschluss.

Dateiformat: PDF · 1,5 MB
Sprache: Deutsch
Umfang: 8 Seiten
Dokumentstand: Januar 2018

PDF herunterladen (Deutsch)

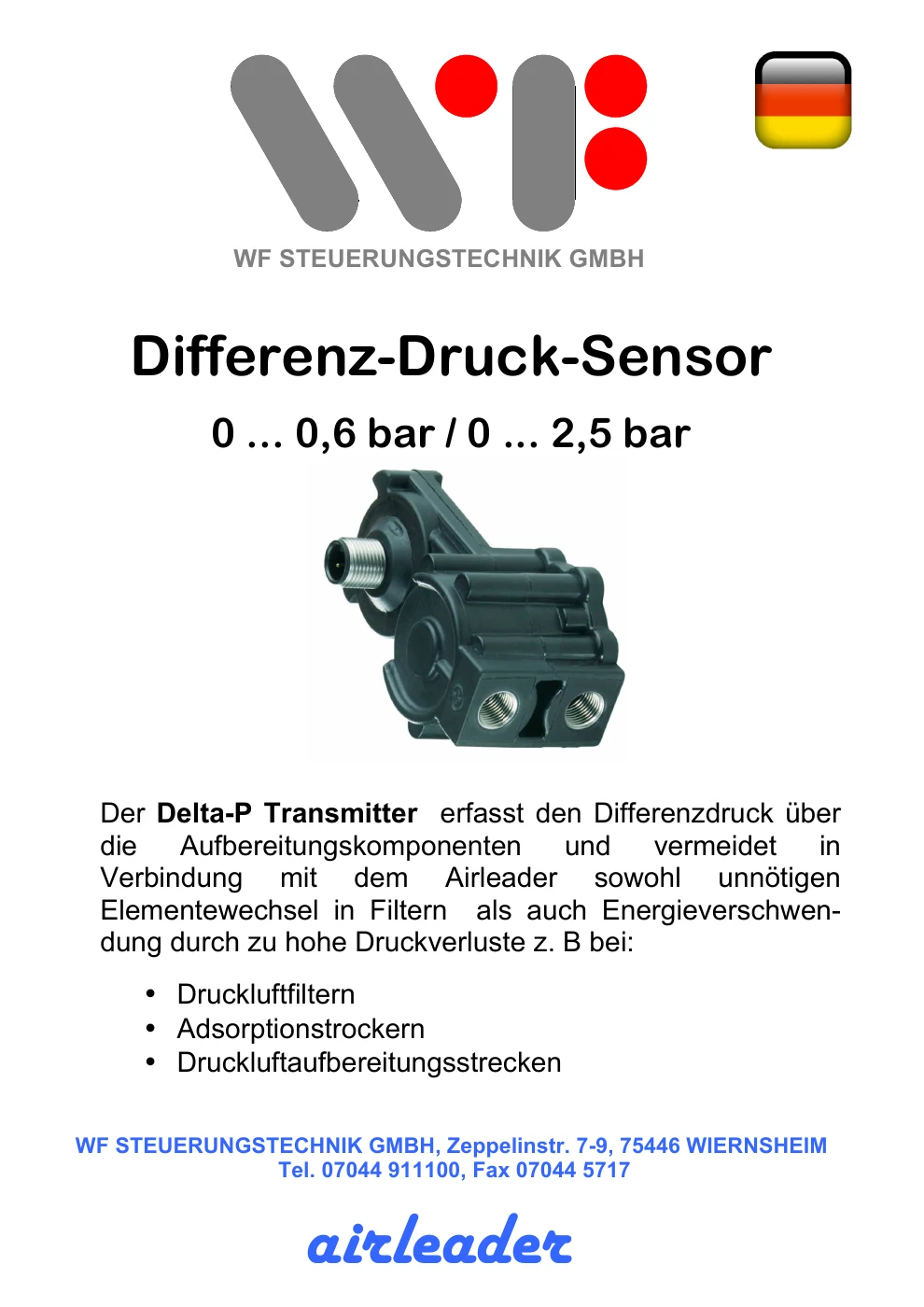

Titelseite der deutschen DP10-Unterlage mit Produktfoto des Differenzdrucksensors

Technischer Erstcheck

Welche Lösung passt zu Ihrer Station?

In 30 Minuten klären wir Station, Lastsituation und den sinnvollsten nächsten Schritt – kostenlos und ohne Vorbereitung.
