Dynamik laufend neu bewerten
Die selbstlernende Berechnung passt Netzvolumen, Druckentwicklung und benötigte Liefermenge fortlaufend an den realen Betrieb an.
AIRLEADER · REGELUNGSTECHNOLOGIE
Kompressorsteuerung: Regelung und Funktionen
Airleader bewertet Verbrauch und Netzdynamik in mehreren Zeitfenstern. So wird nicht nur der nächste Kompressor geschaltet, sondern die wirtschaftlich passende verfügbare Kombination.
Funktionen entdecken
Ein System. Alle Kompressoren.Als Station besser zusammen.
8-fachBerechnungstiefe
±0,15 barminimal mögliches Druckband
allegängigen Fabrikate
01
Regelalgorithmus · in allen Airleadern enthalten
Eine Station ist mehr als die Summe ihrer Einzelsteuerungen.
Der selbstlernende Regelalgorithmus gehört zur Grundausstattung jedes Airleader-Modells. Er bildet aus Druck, Druckgradient, Liefermengen, Verfügbarkeit und dem Verhalten des Netzes laufend ein Stationsmodell. Die Berechnung über unterschiedlich lange Zeitfenster macht kurzfristige Lastsprünge ebenso sichtbar wie den stabilen Grundbedarf.
Nicht einfach den nächsten Kompressor starten
Airleader vergleicht die verfügbaren Kombinationen und berücksichtigt dabei Liefermengen, Hysterese, Starts, Laufzeiten, Rangfolgen und Störungen.
Bedarf mit möglichst wenig Leerlauf decken
Die passende Kombination läuft überwiegend unter Last. Der kleinste geeignete Kompressor übernimmt die verbleibende Anpassung im gemeinsamen Druckband.
02
Feature · VSD Pro
FU-Kompressoren im optimalen Arbeitsbereich betreiben.
Ein drehzahlgeregelter Schraubenkompressor ist nicht in jedem Drehzahlbereich gleich effizient. Vereinfacht ist das wie beim Verbrennungsmotor im Auto: Es gibt einen günstigen Arbeitsbereich. Beim Schraubenkompressor entsteht die Kurve jedoch durch die Auslegung der Verdichterstufe, interne Leckagen, Druckverhältnis sowie Motor- und Umrichterverluste.
Spezifische Leistung kW/(m³/min)Weniger Energie pro m³
Liefermenge / Drehzahl [%] →
Schematische spezifische Leistungskurve.
Ungünstiger BetriebspunktEffizienter Arbeitsbereich
Gleicher Solldruck, unterschiedliche Drehzahlen
Mehrere FU-Kompressoren regeln zunächst unabhängig auf denselben Druck. Dadurch kann eine Maschine sehr hoch und eine andere sehr niedrig drehen – beide außerhalb des jeweils günstigen Bereichs.
Druckvorgabe dynamisch verschieben
VSD Pro überwacht die Betriebspunkte permanent. Über die eingebundene IST-Druckvorgabe wird ein zu schneller Kompressor gebremst und ein zu langsamer beschleunigt, ohne in den internen Controller oder Frequenzumrichter einzugreifen.
Gemeinsam im wirtschaftlichen Bereich
Die FU-Kompressoren werden prozentual möglichst synchron und nahe am jeweils günstigsten Arbeitsbereich geführt. Im 200-kW-Beispiel verbessert sich die spezifische Betriebsweise um rund 6,5 Prozent.
Effizienzgewinn in Jahreskosten übersetzen
Anlagenleistung (kW) × Betriebsstunden (h/a) × Lastanteil im optimierten Bereich × Effizienzgewinn (%) × Strompreis (€/kWh). Beispiel: 200 kW × 6.000 h × 50 % × 6,5 % × 0,18 €/kWh.
Herstellerunabhängig nachrüstbar
Voraussetzung ist die IST-Druckeinbindung am Kompressor. Die modulare Busstruktur ermöglicht den aktiven Drehzahleingriff, ohne die interne Maschinenregelung umzubauen.
03
Feature · FIX-Speed wenn möglich
FIX-Speed und VSD wirtschaftlich kombinieren.
Sobald ein Fixed Kompressor in den Regelbereich eines oder mehrerer drehzahlgeregelter Kompressoren passt, kann dieser Betriebspunkt mit FIX-Speed wirtschaftlicher sein. Da VSD-Kompressoren jedoch immer wirtschaftlicher werden, ist dieses Feature frei einzustellen.
Zusätzliche Verluste der Drehzahlregelung
Bei gleicher Liefermenge benötigt ein FU-Kompressor typischerweise rund sechs Prozent mehr Leistung als eine passende drehzahlfeste Maschine. Ursache sind zusätzliche Verluste im Frequenzumrichter, in der Motorregelung und im geregelten Antriebsstrang. Der konkrete Wert bleibt maschinen- und betriebspunktabhängig.
FIX-Speed im Regelbereich der VSD-Kombination
Die Funktion bewertet den Betriebspunkt aus drehzahlfestem und drehzahlgeregeltem Kompressor als Alternative zu zwei parallel regelnden VSD-Kompressoren. Die Priorisierung lässt sich frei an die tatsächliche Wirtschaftlichkeit der vorhandenen Maschinen anpassen.
Volllast für FIX-Speed, Feinregelung für FU
Der drehzahlfeste Kompressor liefert seinen effizienten Volllastanteil. Ein FU-Kompressor deckt nur den verbleibenden, tatsächlich schwankenden Restbedarf.
04
Feature · Mehrere Druckaufnehmer
Druck dort berücksichtigen, wo er in der Produktion gebraucht wird.
In weit verzweigten oder hydraulisch ungünstigen Netzen kann der Druck an der Station ausreichend sein, während an einem entfernten Verbraucher bereits eine Drucksenke entsteht. Mehrere Steuerdrucksensoren machen diese Unterschiede für Airleader sichtbar.
Bis zu drei Orte im Steuerdruck
Neben dem Referenzdrucksensor lassen sich zwei weitere Netzdrucksensoren auswählen. Airleader bildet daraus einen gemeinsamen Steuerdruck und reagiert früher auf lokale Druckabfälle.
Fehlerhafte Sensoren ausblenden
Überschreitet ein Sensor eine einstellbare Abweichung zum Referenzdruck, wird er aus der Mittelwertbildung genommen. Das verhindert Fehlentscheidungen durch blockierte oder defekte Messstellen.
Weniger Sicherheitsaufschlag
Ein sensibleres Netzmodell kann unnötig hohe Druckreserven reduzieren. Eine Absenkung um 0,1 bar spart ungefähr ein Prozent Energie.
05
Feature · Dezentrale Kompressoren
Verteilte Stationen über das vorhandene Netzwerk verbinden.
Kompressoren müssen nicht im selben Raum stehen, um als eine Station geführt zu werden. Airleader kann entfernte Maschinen klassisch über RS-485 oder optional über das Ethernet-Netz einbinden.
Mehrere Stationen. Ein Netzwerk.
Verbunden über das vorhandene Ethernet / IP-Netzwerk
Ethernet / IP- 1Kompressorstation 1FL COM Server · Busumsetzer
- 2Kompressorstation 2Airleader · Kompressorsteuerung
- 3Kompressorstation 3FL COM Server · Busumsetzer
Gemeinsame Druckluftleitung · große Entfernungen zwischen den Stationen
Große Entfernungen direkt überbrücken
Die Bus-Technik eignet sich für Leitungswege bis etwa 1.200 Meter und verbindet Anschlussmodule von Kompressor zu Kompressor.
Bus über Netzwerk praktisch unbegrenzt weiterführen
Bei weit verteilten Gebäuden überbrücken COM-Server den RS-485-Bus über TCP/IP. Innerhalb einer geeigneten, stabilen Netzwerkinfrastruktur ist die räumliche Entfernung damit nicht durch die Busleitung begrenzt.
Ein Algorithmus trotz verteilter Standorte
Druck, Verfügbarkeit und Liefermengen der dezentralen Kompressoren fließen in dieselbe Kombinationsermittlung ein.
06
Feature · Rangfolgen und Profile
Betriebliche Prioritäten abbilden.
Nicht immer soll allein die energetisch günstigste Maschine zuerst laufen. Wärmerückgewinnung, Reservekonzepte, Schichten oder unterschiedliche Druckanforderungen benötigen gezielte Prioritäten.
01Wärmerückgewinnung
02Normalbetrieb
03Reserve
Wärmerückgewinnung bevorzugen, Reserve schützen
Kompressoren mit nutzbarer Wärmerückgewinnung können höher, reine Reservemaschinen niedriger priorisiert werden. Maschinen derselben Rangstufe wählt Airleader weiterhin verbrauchsabhängig aus.
Druck und Rangfolge zeitabhängig wechseln
Bis zu vier Druckprofile und vier Rangfolgen lassen sich über die Wochenschaltuhr oder externe Signale passend zu Schicht, Produktion oder Sonderbetrieb aktivieren.
Laufzeiten vergleichbarer Maschinen ausgleichen
Bei gleicher Leistung tauscht Airleader Kompressoren innerhalb des Druckbandes, sobald der definierte Laufzeitversatz erreicht ist.
07
Feature · Nebenaggregate und Sensorik
Nicht nur Kompressoren überwachen.
Die Effizienz und Betriebssicherheit der Station hängen auch von Trocknung, Filtration, Kondensatableitung, Kühlung und der Druckluftqualität ab. Airleader führt deren Signale im selben System zusammen.
Qualität und Zustand kontinuierlich erfassen
Druck, Taupunkt, Temperatur, Volumenstrom, Differenzdruck, Leistung und Schwingung lassen sich abhängig vom Ausbau gemeinsam aufzeichnen und auswerten.
Grenzwerte und Störungen früh melden
Digitale Betriebsmeldungen und analoge Grenzwerte zeigen auffällige Trockner, Filter, Kondensatableiter, Pumpen oder Lüftungen, bevor daraus ein Versorgungsproblem entsteht.
Messwerte im Betriebszustand beurteilen
Weil Kompressorzustände und Sensorsignale auf derselben Zeitachse liegen, werden Druckverlust, Qualitätsabweichung und Energieeinsatz gemeinsam nachvollziehbar.
08
Feature · Alarm- und Servicemanagement
Störungen erkennen. Service gezielt planen.
Störungen an Kompressoren und Zusatzgeräten erscheinen als Bildschirmwarnung und im monatlichen Alarm- und Service-Report. Wiederkehrende Meldungen werden so früh sichtbar.

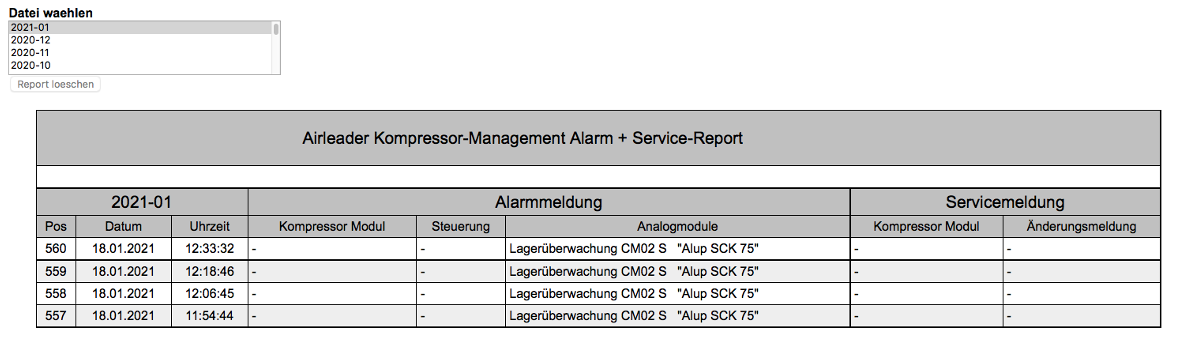

Monatlicher Alarm- und Service-Report aus der Airleader Web-Visualisierung.
Für Details seitlich scrollenGetrennte Sammelstörmeldungen
Je nach Steuerung ermöglichen separate Schaltkontakte für Kompressoren und Zubehör zwei Alarmwege, etwa zur zentralen Leittechnik oder Telefonanlage.
E-Mail, Fax oder SMS
Das optionale Alarm- und Servicemanagement versendet Benachrichtigungen aus der Web-Visualisierung – auch bei Wartungsmeldungen und überschrittenen Sensorgrenzwerten.
Features für bestehende Airleader
Mehr Features für Ihren bestehenden Airleader.
Ihnen fehlt ein Feature? Je nach Gerät schalten wir es per Software frei oder bringen Ihren Airleader mit einem gezielten Hardwareupgrade auf den aktuellen Stand. Sprechen Sie mit uns über den passenden Weg.
