Unproduktiven Leerlauf erkennen
Hoher Leistungsbezug ohne entsprechende Liefermenge zeigt lange Leerlaufphasen, unnötige Entlastung oder eine unpassende Schaltstrategie.
+49 7044 911 100Produkte · Sensoren · Strom- & Leistungsmessung
Strom- & Leistungsmessung
Gemessene elektrische Leistung macht Last, Leerlauf und Defekte sichtbar – und ist die Grundlage für echte Energie- und Kostenkennzahlen.
4–20 mAtypisches Signal
10 sVisualisierungsraster
24/7Überwachung
Warum überwachen?
Was diese Messgröße über Ihre Druckluftstation verrät.
Die elektrische Aufnahme zeigt, wie viel Energie ein Kompressor für seinen jeweiligen Betriebszustand benötigt. Erst zusammen mit Liefermenge, Druck und Lastsignal wird sichtbar, ob Energie tatsächlich in nutzbare Druckluft umgesetzt wird.
DETAIL
Ansaug- und Antriebsprobleme eingrenzen
Verändert sich die Leistung bei vergleichbarem Betrieb, können ein schwergängiger Ansaugregler, erhöhte mechanische Reibung oder ein Problem im Antriebsstrang dahinterstehen.
DETAIL
Schleichende Effizienzverluste belegen
Steigende kW pro erzeugtem m³/min machen zu hohen Netzdruck, Verschleiß oder ungünstige Betriebsbereiche messbar, bevor sie nur auf der Stromrechnung auffallen.
Betriebszustände erkennen
Die Stromkurve macht Last und Leerlauf sichtbar.
Beim Start, unter Last und im Leerlauf nimmt ein Kompressor unterschiedlich viel Strom auf. Passend eingestellte Stromschwellen helfen, diese Betriebszustände zu unterscheiden.

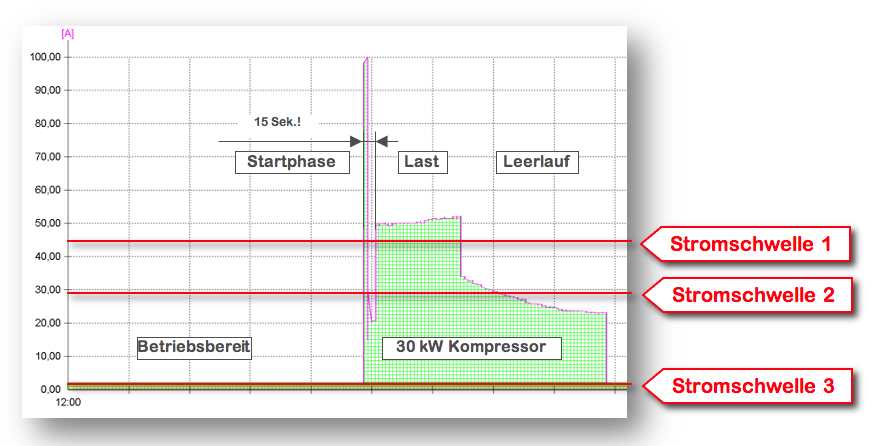

Beispiel eines 30-kW-Kompressors: Auf die Startphase folgt der Lastbetrieb, anschließend sinkt der Strom im Leerlauf. Die Schwellen sind anlagenspezifisch einzustellen.
Bild in Originalgröße öffnenStartphase berücksichtigen
Die kurze Stromspitze beim Anlauf wird getrennt vom normalen Lastbetrieb betrachtet.
Last und Leerlauf unterscheiden
Der Stromverlauf zeigt, wann der Kompressor fördert und wann er ohne nutzbare Liefermenge weiterläuft.
Für kWh die Wirkleistung messen
Strom in Ampere beschreibt den Betriebszustand. Für belastbare Energie- und Kostenwerte wird die elektrische Wirkleistung in kW über die Zeit erfasst.
Energie und Kosten auswerten
Vom Messwert zur nachvollziehbaren Energiebilanz.
Die Auswertung führt Laufzeiten, Last- und Leerlaufenergie sowie die erzeugte Druckluft je Kompressor zusammen. Mit dem hinterlegten Strompreis lassen sich die Kosten zuordnen und Maschinen vergleichen.

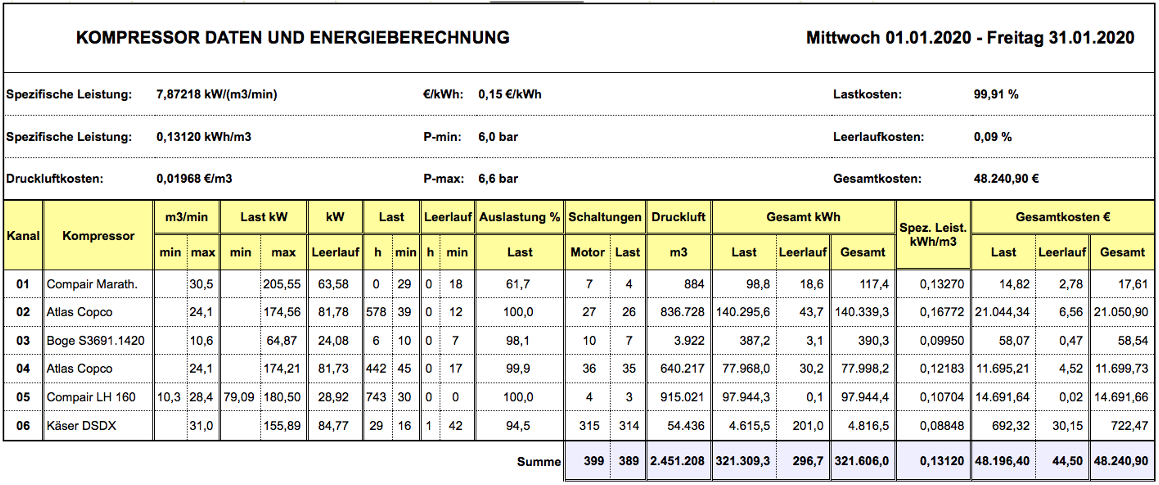

Historische Beispielauswertung vom 01. bis 31. Januar 2020 mit einem hinterlegten Strompreis von 0,15 €/kWh. Die gezeigten Verbrauchs- und Kostenwerte gelten für diese Beispielstation.
Bild in Originalgröße öffnenLeerlaufkosten zuordnen
Getrennte kWh- und Kostenwerte für Last und Leerlauf zeigen, wo Energie ohne Drucklufterzeugung verbraucht wird.
Kompressoren vergleichen
Der spezifische Energiebedarf in kWh/m³ setzt den Verbrauch ins Verhältnis zur erzeugten Druckluft. Verglichen wird bei ähnlichen Druck- und Betriebsbedingungen.
Veränderungen verfolgen
Wiederkehrende Auswertungen machen sichtbar, wie sich Laufzeiten, Auslastung und Energiebedarf nach einer Optimierung entwickeln.
Auffälligkeiten eingrenzen
Ansaugregler und Antrieb gezielt prüfen.
Ändert sich die Leistungsaufnahme bei vergleichbarer Liefermenge und gleichem Druck, lohnt sich ein Blick auf die mechanischen Komponenten. Die Skizze zeigt mögliche Prüfstellen zwischen Ansaugung und Motor.
Mögliche Prüfstellen: Ansaugregler sowie Riemen, Kupplung und Getriebe. Ein auffälliger Messwert gibt einen Prüfhinweis; die Ursache wird an der Maschine geklärt.
Bild in Originalgröße öffnenAnsaugregler
Öffnet der Regler nicht vollständig, kann die Liefermenge sinken, obwohl weiterhin viel elektrische Leistung aufgenommen wird.
Riemen, Kupplung und Getriebe
Zusätzliche Reibung oder Probleme bei der Kraftübertragung können das Verhältnis von Leistungsaufnahme und Liefermenge verändern.
Messwerte gemeinsam bewerten
Leistung, Liefermenge, Druck und Betriebszustand zusammen helfen, die Prüfung gezielt vorzubereiten.
Im Airleader-System
Ein Signal – mehrere Nutzungen.
DETAIL
Live-Anzeige
Aktueller Messwert und Zustand sind direkt in der Web-Visualisierung sichtbar.
DETAIL
Langzeittrend
10-Sekunden-Mittelwerte machen Abweichungen, Schichten und wiederkehrende Muster vergleichbar.
DETAIL
Alarmierung & Bericht
Grenzwertverletzungen werden gemeldet; Werte fließen in Energie-, Qualitäts- oder Wartungsnachweise ein.
