Druckluft verstehen. Eine ganze Station im Griff behalten.
Diese Grundlagenschulung führt Sie vom ersten „Was ist ein bar?“ bis zur Frage, wie Airleader mehrere Kompressoren als ein koordiniertes System betreibt.
STATION · LERNMODELLBedarf und Erzeugung im Gleichgewicht
AUTO
NETZDRUCK6,42 bar
BEDARF39 m³/min
K0116m³/minK0216m³/minK038m³/min
NETZ
01 MESSEN02 BERECHNEN03 KOORDINIEREN
Ihr Ergebnis
Nach dem Kurs können Sie eine Kompressorstation mit anderen Augen lesen.
01Komponenten, Druck und Volumenstrom im Druckluftsystem einordnen.
02Erklären, wie Last, Leerlauf, Verbrauch und Netzdruck in einem Zyklus zusammenwirken.
03Verstehen, warum eine Kaskade ein breites Druckband, Leerlauf und viele Schaltungen erzeugt.
04Nachvollziehen, wie Airleader Bedarf misst, Kombinationen wählt und Einsparungen belegt.
Geltungsbereich dieser Schulung
Wir betrachten ausschließlich Kompressoren mit fester Drehzahl.
Kompressoren mit variabler Drehzahl – auch VSD- oder FU-Kompressoren – werden hier bewusst nicht behandelt. Ihre Funktionsweise und Einbindung in eine Station sind Thema der Aufbauschulung.
Systemaufbau, Druckband, Kosten und drehzahlfester Schraubenkompressor.
Ein Kompressor saugt Umgebungsluft an, verdichtet sie und hebt damit ihr Druckniveau. Aufbereitung, Speicher und Rohrnetz bringen die Luft in der benötigten Qualität und mit ausreichendem Druck zur Anwendung.
Komponenten eines Druckluftsystems
Alle Bausteine beeinflussen Versorgungssicherheit, Luftqualität und Energiebedarf.
01Ansaugfilterschützt vor Partikeln
02Kompressorverdichtet die Luft
03Nachkühlersenkt Lufttemperatur
04Aufbereitungtrocknet und filtert
05Speicher & Netzpuffert und verteilt
06Verbrauchernutzt die Druckluft
Zwei Größen begleiten uns durch die Schulung: Der Druck p beschreibt, wie stark die Luft zusammengedrückt ist, typischerweise in bar. Der Volumenstrom Q beschreibt die Luftmenge pro Zeit, zum Beispiel in m³/min. Liefert die Station mehr Volumenstrom als verbraucht wird, steigt der Druck; liefert sie weniger, fällt er.
Warum das Druckband wichtig ist
Zwischen sicherer Versorgung, trägem System und möglichst niedrigem Druck.
Der Verbraucher gibt den erforderlichen Mindestdruck vor. Die Kompressoren müssen zusammen so viel Luft liefern, dass der Druck zwischen p_min und p_max bleibt. Behälter und Rohrnetz speichern dabei Luft: Ist die Liefermenge größer als der Verbrauch, steigt der Druck; ist sie kleiner, fällt er.
7,06,56,0 bar
p_maxaktueller Druckp_minZeit →
Zu schmales Band
Schon kleine Druckänderungen lösen Last-Leerlauf-Wechsel aus. Anlaufzeiten, Ventilbewegungen und das wirksame Netzvolumen machen das System träge – die Zahl der Schaltungen steigt.
Zu breites Band
p_min muss die Verbraucher sicher versorgen. Wird p_max unnötig weit angehoben, steigen Verdichtungsarbeit, Leckageverluste und der Verbrauch ungeregelter Anwendungen.

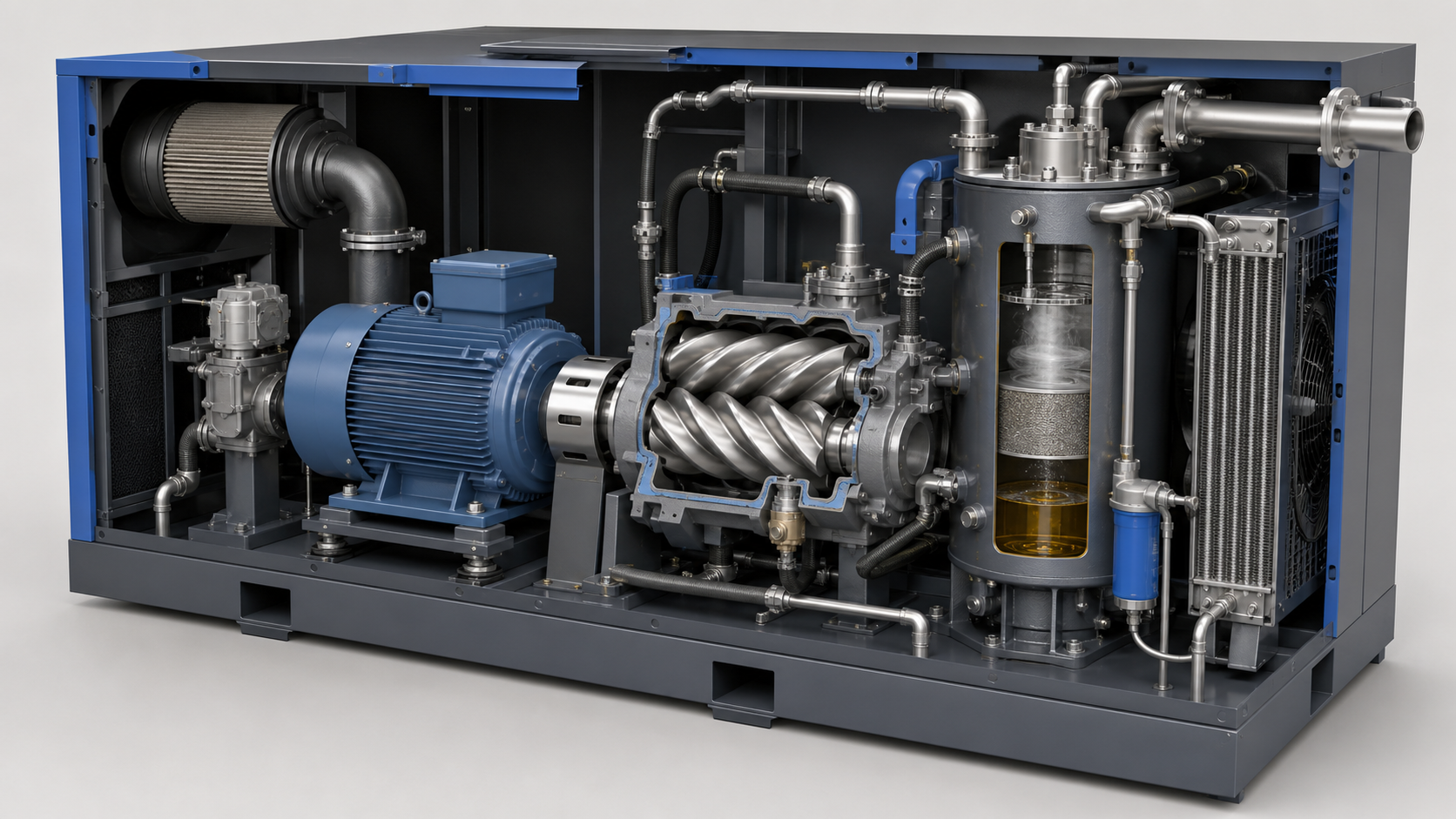

Drehzahlfester Schraubenkompressor
Aufbau und Luftweg eines ölgeschmierten Schraubenkompressors.
Der Elektromotor läuft mit fester Drehzahl. Zwei ineinandergreifende Rotoren schließen Luft ein und verkleinern den verfügbaren Raum; dadurch steigt der Druck. Das Einlassventil bestimmt, ob der Schraubenblock Luft ansaugt und fördert.
0102030405
01Ansaugfilter und Einlassventil
Der Filter hält Partikel zurück. Im Lastlauf ist das Einlassventil geöffnet; im Leerlauf wird die Ansaugung geschlossen beziehungsweise entlastet.
02Elektromotor
Der Motor treibt den Schraubenblock mit fester Drehzahl an und läuft während Last und Leerlauf weiter.
03Schraubenblock
Die beiden Rotoren schließen Luft ein. Das eingeschlossene Volumen wird kleiner, der Druck steigt.
04Ölabscheider
Das eingespritzte Öl kühlt, dichtet und schmiert. Anschließend wird es von der Druckluft getrennt und zurückgeführt.
05Nachkühler und Austritt
Die verdichtete Luft wird gekühlt und strömt danach in Aufbereitung, Behälter und Rohrnetz.
Einlass offenLast: volle Liefermenge→Einlass geschlossen / entlastetLeerlauf: praktisch keine NutzluftWeiter zu Last und Leerlauf ↓
!
Sicherheit zuerst: Druckluft ist gespeicherte Energie. Diese Schulung ersetzt keine Betriebsanweisung. Leitungen, Behälter und Maschinen dürfen nur nach Freigabe, Druckentlastung und Herstellervorgaben geöffnet oder verändert werden.
Kosten über 10 Jahre
Beispielrechnung für eine Station mit vier drehzahlfesten Kompressoren.
Angenommen werden 40 m³/min Gesamtliefermenge, 8.760 Betriebsstunden pro Jahr, ein spezifischer Energiebedarf von 0,114 kWh/m³ und ein Strompreis von 0,10 €/kWh.
Welche Größe beschreibt die gelieferte Luftmenge pro Zeit?
02
Betriebsarten und Druckzyklus · 14 min
Last und Leerlauf
Ein drehzahlfester Kompressor deckt den Bedarf durch den Wechsel zwischen Last und Leerlauf.
Ein drehzahlfester Kompressor kann seine Liefermenge nicht stufenlos an den Bedarf anpassen. Unter Last liefert er die volle Luftmenge, im Leerlauf praktisch keine Nutzluft. Behälter und Leitungsnetz puffern die Differenz zum Verbrauch: Der Druck steigt bis p_max und fällt anschließend wieder bis p_min.
LAST100 % Liefermenge
Der Kompressor liefert Druckluft. Die elektrische Aufnahme liegt nahe der Lastleistung.
⇄
LEERLAUF≈ 0 % Liefermenge
Der Motor läuft weiter. Als Orientierung setzt das Department of Energy der Vereinigten Staaten bei Schraubenkompressoren 20–30 % der Lastleistung an.
→
BEREIT / AUS0 % Liefermenge
Nach der Entlastungszeit kann der Motor stoppen – sofern Startgrenzen und Versorgung es zulassen.
Synchrones Lernmodell
Fahren Sie mit dem Zeitzeiger durch einen festen 10-Minuten-Ausschnitt.
Lastlauf Leerlauf Druck
Der Kompressor ist fest auf 16 m³/min eingestellt. Das wirksame Gesamtvolumen umfasst Kessel und das speichernde Volumen des Druckluftnetzes.
Im Leerlauf liefert der Kompressor praktisch keine Nutzluft. Die Verbraucher entnehmen weiter 3 m³/min aus dem wirksamen Systemvolumen von 3 m³. Deshalb fällt der Druck linear in Richtung p_min. Je größer das Gesamtvolumen, desto langsamer ändern sich beide Druckflanken.
Im zeitlichen Mittel16 m³/min × 19 % Last = 3 m³/min Verbrauch
Druckänderung bei 3 m³ SystemvolumenLast: +4,33 · Leerlauf: −1,0 bar/min
01Im Lastlauf wird gespeichert.
10 m³/min Liefermenge minus 6 m³/min Verbrauch ergeben 4 m³/min Überschuss. Der Netzdruck steigt bis p_max.
02Im Leerlauf wird entnommen.
Die Lieferung fällt auf nahezu null. Der konstante Verbrauch von 6 m³/min lässt den Druck bis p_min sinken.
03Das Druckband steuert den Takt.
Bei p_max schaltet die Kompressorsteuerung in den Leerlauf, bei p_min wieder in den Lastlauf. Mehr wirksames Speichervolumen verlängert beide Phasen.
Selbst ausprobieren
Was kostet der Leerlauf?
Diese Orientierung rechnet nur die elektrische Leerlaufleistung. Wartung, Starts und Druckniveau kommen zusätzlich hinzu.
Orientierungswert29.700 €/ Jahr
27,5 kW × 6.000 h × 0,18 €/kWh
Wissenscheck
Warum steigt der Netzdruck im Lastlauf trotz konstantem Verbrauch?
03
Kaskadenschaltung · 12 min
Kaskade ohne Zentralsteuerung
Bei höherem Verbrauch werden mehrere Kompressoren parallel betrieben.
Reicht die Liefermenge eines Kompressors nicht mehr aus, werden weitere Maschinen parallel zugeschaltet. Ohne übergeordnete Steuerung bleibt jede lokale Einzelsteuerung für sich verantwortlich. Eine einfache Kaskade ordnet deshalb jeder Maschine ein eigenes, versetztes Druckband zu.
01Jede Maschine misst denselben Netzdruck.
Sie kennt aber nur ihre eigenen Schaltpunkte und nicht den tatsächlichen Gesamtverbrauch.
02Die Druckbänder werden gestaffelt.
So gehen die Kompressoren bei fallendem Druck nacheinander in Last statt gleichzeitig.
03Die Station pendelt über alle Bänder.
Aus mehreren lokalen Druckbändern entsteht ein deutlich breiteres Stationsdruckband.
Druckbänder einer Kaskade
Jede Einzelsteuerung erhält eigene Schaltpunkte.
Fällt der Druck, gehen die Kompressoren an ihren gestaffelten p_min-Werten nacheinander in Last. Steigt er wieder, entlasten sie an ihren jeweiligen p_max-Werten.
Druck
5,86,06,26,46,66,87,07,27,47,6
Reihenfolge
K01Grundlast
p_min 6,41,0 barp_max 7,4
schaltet zuerst in Last
K02Folgelast
p_min 6,21,0 barp_max 7,2
schaltet als Nächstes
K03Spitzenlast
p_min 6,01,0 barp_max 7,0
sichert den Mindestdruck
Unterste Grenze6,0 barvom Verbraucher vorgegeben
resultierendes Stationsdruckband: 1,4 bar
Oberste Grenze7,4 bardurch Staffelung entstanden
01Verbrauch steigt
Der Netzdruck fällt.
→
02p_min unterschritten
Die nächste Einzelsteuerung fordert Last an.
→
03Verbrauch sinkt
Der Druck steigt bis zu den gestaffelten p_max-Werten.
Die Untergrenze ist nicht frei wählbar
p_min wird vom Verbraucher vorgegeben.
Maschinen und Werkzeuge benötigen am Anschlusspunkt einen sicheren Mindestdruck. Nach Druckverlusten in Aufbereitung und Leitungen darf die unterste Einschaltgrenze deshalb nicht weiter abgesenkt werden. Um die Kompressoren trotzdem zeitlich zu staffeln, wandern die weiteren Druckbänder nach oben – und damit auch das höchste p_max.
Warum weniger Druck zählt
Nur so hoch wie nötig – aber immer sicher.
Ein unnötig hoher Systemdruck erhöht die Verdichtungsarbeit und bei ungeregelten Anwendungen zusätzlich den Verbrauch. Als Faustbereich gelten etwa 6–10 % Mehrkosten pro bar; der reale Wert hängt von Anlage und Verbrauchern ab.
Die feste Reihenfolge löst das Mengenproblem nur grob.
01Breites Druckband
Gestaffelte Druckschalter benötigen Abstand. Der Stationsdruck pendelt über einen größeren Bereich.
02Leerlauf
Die zuletzt zugeschaltete Maschine deckt nur die Spitze und wartet dazwischen mit laufendem Motor.
03Viele Schaltungen
Große Kapazitätssprünge lassen den Druck schnell steigen und fallen. Die Maschine wechselt häufiger zwischen Last und Leerlauf.
04Künstlicher Verbrauch
Höherer Druck erhöht bei ungeregelten Verbrauchern und Leckagen auch die entnommene Luftmenge.
Weiteres Kaskadenproblem
Geschaltet wird immer der nächste Kompressor der festen Reihenfolge.
Eine Kaskade kann nicht dynamisch die Fördermengen auswählen, die gerade am besten zum Bedarf passen. Deshalb bestehen viele Stationen aus gleich großen Maschinen – obwohl abgestufte Größen den Verbrauch genauer treffen könnten.
Warum steigt bei einer einfachen Kaskadenschaltung häufig das höchste p_max?
04
Stationsvergleich · 12 min
Das Regelproblem
Zwei Stationen decken denselben Bedarf – aber mit unterschiedlichen Kompressoren und Druckverläufen.
Links schaltet eine einfache Kaskade die Maschinen in fester Reihenfolge. Rechts betrachtet eine zentrale Steuerung die ganze Station und wählt aus 16, 16, 8 und 4 m³/min eine passendere Kombination. Bewegen Sie den Regler und vergleichen Sie Auswahl und Druckdynamik.
Direkter Vergleich
Ein Bedarf, zwei Regelstrategien.
Links · einfache Kaskadefeste Reihenfolge
32m³/min geschaltet5 m³/min über Bedarf
K0116m³/min
K0216m³/min
K038m³/min
K044m³/min
Rechts · zentral gesteuertpassende Auswahl
28m³/min geschaltet1 m³/min über Bedarf
K0116m³/min
K0216m³/min
K038m³/min
K044m³/min
Gemeinsame Zeitbasis30 min
Berechnet mit 30 m³ wirksamem Speicher- und Leitungsvolumen.
Die zentrale Steuerung bringt Erzeugung und Bedarf enger zusammen.
Passendere, kleinere Kompressoren decken den aktuellen Bedarf mit weniger überschüssiger Liefermenge und geringerem Energieeinsatz.
Langsamere Druckänderungen erzeugen einen flacheren Sägezahn. Dadurch kann die Station in einem schmaleren, effizienteren Druckband arbeiten.
Weniger Last-Leerlauf-Wechsel reduzieren die Zahl der Schaltungen und den Verschleiß an Motor, Schützen und Ansaugregelung.
Weniger Leerlaufzeit bedeutet weniger Energieverbrauch ohne erzeugte Nutzluft.
Didaktisches Modell mit vier drehzahlfesten Kompressoren: 16, 16, 8 und 4 m³/min. Zeitachse und Druckänderung sind mit 30 m³ wirksamem Speicher- und Leitungsvolumen berechnet. Reale Entscheidungen berücksichtigen zusätzlich Effizienz, Mindestlaufzeiten, Reserve und Maschinenzustand.
Wissenscheck
Warum können mehrere gute Kompressoren zusammen ineffizient arbeiten?
05
Airleader-Prinzip · 11 min
So führt Airleader
Eine übergeordnete Steuerung koordiniert die Station nach dem aktuellen Bedarf.
Die übergeordnete Steuerung kennt Liefermengen, Zustände und Betriebsgrenzen der angeschlossenen Kompressoren. Aus Netzdruck und Druckgradient wird der aktuelle Bedarf bewertet – und eine passende Kombination gewählt.
01Messen
Netzdruck, Druckänderung, Zustände, Leistung und optional direkten Flow erfassen.
→
02Berechnen
Verbrauch, Dynamik, verfügbare Kapazität und Sicherheitsreserve bewerten.
→
03Auswählen
Die passende Kompressorkombination und den geeigneten Trim-Kompressor bestimmen.
→
04Prüfen
Reaktion beobachten, Abweichungen erkennen und die nächste Entscheidung anpassen.
01 · Weniger Schaltungen
Passende Kombinationen beruhigen die Station.
Wenn die geschaltete Liefermenge näher am Bedarf liegt, ändert sich der Druck langsamer. Airleader kann die Zahl der Last-Leerlauf-Wechsel massiv reduzieren. Das verkürzt energieintensive Leerlaufzeiten und schont Motor, Schütze, Ventile und Ansaugregelung.
weniger Energie ohne Nutzluft
weniger mechanischer und elektrischer Verschleiß
02 · Sensorüberwachung
Die gesamte Station bleibt laufend im Blick.
Mit Sensoren können nicht nur die Kompressoren, sondern auch Druck, Volumenstrom, elektrische Leistung, Aufbereitung und weitere relevante Komponenten überwacht werden. Werden Grenzwerte verletzt oder Abweichungen erkannt, kann das System Alarme ausgeben.
Das gemeinsame Druckband bleibt schmal – unabhängig von der Zahl der Kompressoren.
Eine übergeordnete Steuerung überwacht innerhalb des engen Druckbands fortlaufend, ob mehr oder weniger Luft benötigt wird. Sie kann daraufhin gezielt Kompressoren zu- oder abschalten.
Die Station muss deshalb nicht warten, bis p_min der eingebauten Regelung eines weiteren Kompressors erreicht wird. Das gemeinsame Band beginnt an derselben unteren Grenze wie die Kaskade, benötigt aber keine nach oben gestaffelten Einzelbänder.
Eine Strategie für die Station
Was die zentrale Ebene zusätzlich berücksichtigt
Die konkrete Parametrierung ist anlagenabhängig. Das Grundprinzip bleibt: Versorgungssicherheit zuerst, dann möglichst wenig Druck, Leerlauf und Schaltverschleiß.
RangprofileWelche Maschine führt, folgt oder Reserve bleibt.
WechselzeitenGleichartige Kompressoren werden ausgewogen eingesetzt.
SchaltreihenfolgeKompressoren mit fester Drehzahl werden passend zum aktuellen Bedarf zu- und abgeschaltet.
DruckprofileVerschiedene Sollbereiche für Produktion, Nacht oder Testbetrieb.
ÜberwachungSensorwerte, Laufzeiten, Leistung, Schaltungen und Störungen werden für das Gesamtsystem sichtbar.
Wissenscheck
Was ist das zentrale Regelziel einer übergeordneten Stationssteuerung?
06
Potenzialanalyse · 9 min
Was bringt Airleader für meine Station?
Eine Messwoche macht den Ist-Zustand sichtbar; eine Simulation berechnet das Potenzial mit Airleader.
Statt mit pauschalen Einsparwerten zu rechnen, wird eine repräsentative Betriebswoche gemessen. Für genau denselben Verbrauch wird anschließend simuliert, welche Kompressoren Airleader wann gewählt hätte – und wie sich Druck, Leerlauf, Schaltungen und Energie verändert hätten.

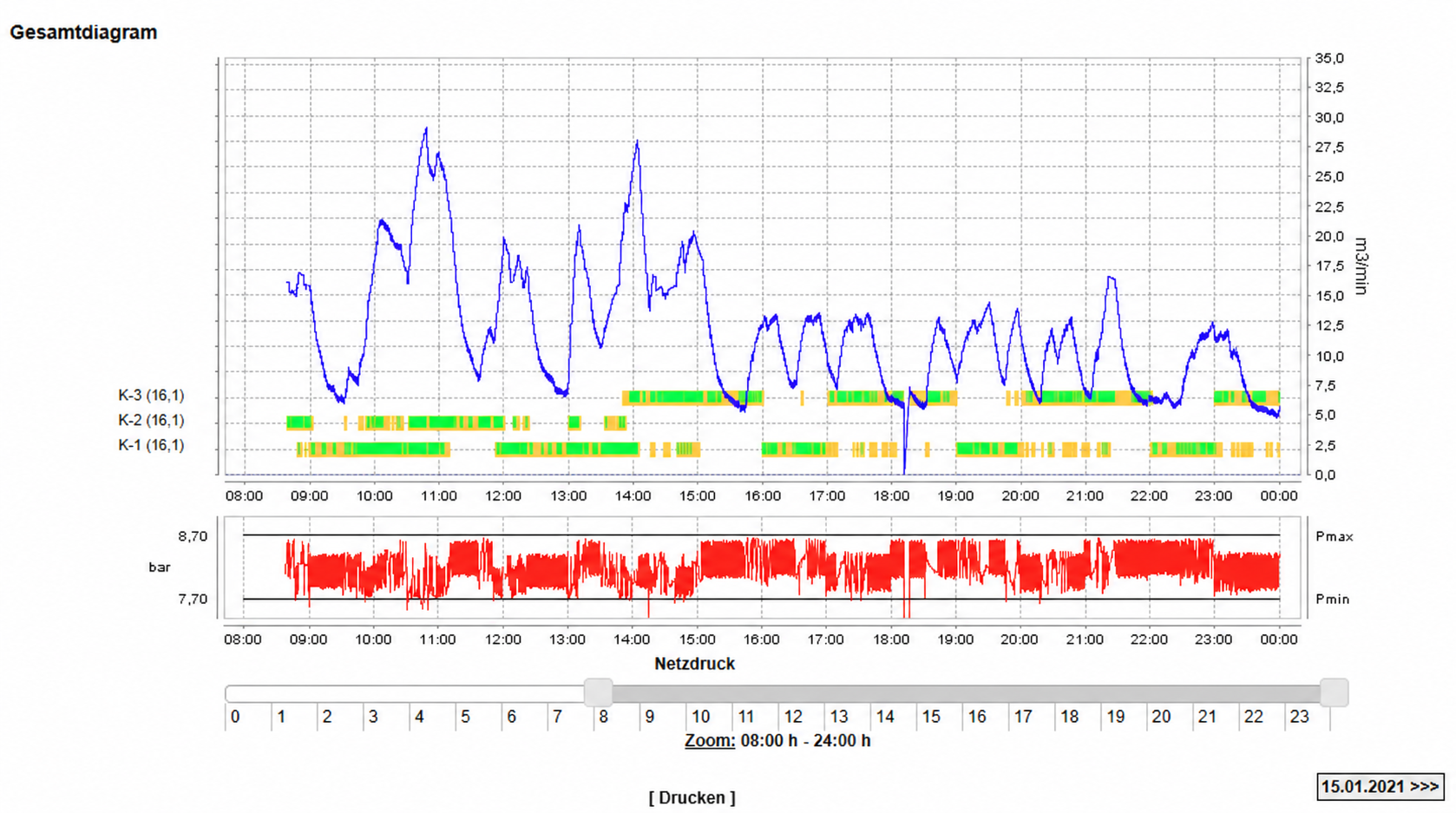

Tagesausschnitt aus einer Messwoche
Volumenstrom, Kompressorzustände und Netzdruck werden auf derselben Zeitachse aufgezeichnet. Das Originaldiagramm lässt sich durch Anklicken vergrößern.
01Eine Woche messen
Druck, Volumenstrom, elektrische Leistung und Maschinenzustände werden zeitgleich erfasst. Die Woche sollte typische Schichten, Stillstände und Spitzen enthalten.
→
02Dieselbe Woche simulieren
Der gemessene Verbrauch bleibt unverändert. Das Modell berechnet, welche Kompressoren Airleader in jedem Zeitpunkt gewählt und wie die Station reagiert hätte.
→
03Einsparung beziffern
Ist und Simulation werden bei identischer Luftabgabe verglichen. Differenzen bei kWh, Leerlauf, Schaltungen, Druck und Kosten werden nachvollziehbar ausgewiesen.
Gemessener Ist-Zustand
So lief die vorhandene Station.
tatsächlicher Verbrauch und Netzdruck
reale Kompressorzustände und Schaltungen
gemessene Last- und Leerlaufenergie
aktueller spezifischer Energiebedarf und Kosten
Simulation mit Airleader
So wäre dieselbe Woche zentral geführt worden.
gleiche Luftmenge zu denselben Zeitpunkten
passendere Kompressorkombinationen
schmaleres, niedrigeres Druckband
berechnete kWh-, Kosten- und Verschleißwirkung
Das ErgebnisEin belastbarer Business Case für genau diese Station – statt einer pauschalen Einsparversprechung.
Die Simulation zeigt transparent, auf welchen Betriebszuständen die erwartete Einsparung beruht. Nach der Umsetzung kann eine erneute Messung den realen Vorher-Nachher-Effekt bestätigen.
IHR NÄCHSTER SCHRITTMesswoche planen.
Gemeinsam legen wir einen repräsentativen Zeitraum, die benötigten Messpunkte und die Bewertungsgrößen fest. Danach erhalten Sie Ist-Analyse, Airleader-Simulation und ausgewiesenes Einsparpotenzial.
Die Lernstruktur basiert auf der Airleader-Grundlagenpräsentation (März 2025). Technische Aussagen wurden mit aktuellen Herstellerinformationen und neutralen Branchenquellen abgeglichen.
